2、特殊工作溫度：-40°——+120°
3、防護等級：IP65
4、潤滑方式：長效潤滑
5、旋轉方向：方向一致
6、滿載效率：96%
7、匹配麻豆视频APP免费版：三相110mm步進麻豆视频APP免费版
18825289603
命名規則
|
PF120-10 □□ |
|
|
命名段 |
含義 |
|
PF |
減速箱輸出端形狀 PF：方形 |
|
120 |
匹配麻豆视频APP免费版外徑120mm |
|
-10 |
減速比10比 |
|
□□ |
非標參數 |
技術參數(手機瀏覽時，可左右滑動表格）
|
級數 |
規格型號 |
減速比 |
輸出額定力矩 |
背隙 |
長度 |
重量 |
徑向力 |
軸向力 |
|
arcmin |
mm |
kg |
N |
N |
||||
|
一級 |
PF120-04 |
4 |
225 |
≤8 |
150.5 |
7.2 |
1240 |
1000 |
|
PF120-05 |
5 |
240 |
||||||
|
PF120-07 |
7 |
160 |
||||||
|
PF120-10 |
10 |
90 |
||||||
|
二級
|
PF120-16 |
16 |
250 |
≤10 |
179.5 |
8.7 |
1240 |
1000 |
|
PF120-20 |
20 |
250 |
||||||
|
PF120-25 |
25 |
270 |
||||||
|
PF120-28 |
28 |
250 |
||||||
|
PF120-35 |
35 |
270 |
||||||
|
PF120-40 |
40 |
250 |
||||||
|
PF120-50 |
50 |
270 |
||||||
|
PF120-70 |
70 |
180 |
★ 減速機選型時，應根據減速機額定輸出扭矩和動態力矩曲線圖是否符合使用要求來選擇，並乘以傳動效率;
★ 建議步進麻豆视频APP免费版輸入轉速≤800rpm/min，無刷麻豆视频APP免费版≤3000rpm/min。最終輸出扭矩≤額定扭矩，以避免減少減速機的使用壽命。
★ 更多的規格需求，請聯係公司銷售人員。

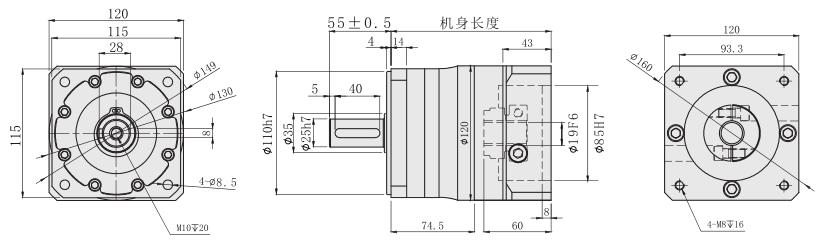

外形尺寸圖（單位：mm）
