產品特點
1、步距角：1.8°/步±5%（整步，空載）
2、電感精度：±20%
3、電阻精度：±10%
4、溫升：<80℃Max (額定電流，二相通電)
5、工作環境溫度：-20 ˜ +50℃（無結冰）
6、絕緣電阻：100MΩ min. 500VDC
7、絕緣耐壓：500VAC 1Min
命名規則
|
42HS120-60U19-37□□ |
|
|
命名段 |
含義 |
|
42 |
麻豆视频APP免费版外徑110mm |
|
HS |
兩相步進 |
|
120 |
機身長度120mm |
|
60 |
額定電流6.0A |
|
U |
出軸方式：A圓軸；D單扁；U鍵槽；V雙扁 |
|
19 |
輸出直徑19mm |
|
37 |
出軸長37mm |
|
□□ |
非標參數 |
技術參數(手機瀏覽時，可左右滑動表格）
|
麻豆视频APP免费版型號 （Model） |
保持轉矩（N.M） |
機身長度(mm) |
相電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
轉動慣量 (g.c㎡) |
重量 Kg |
適配麻豆传媒在线网站观看播放 (推薦型號) |
|
42HS120-60U19-37 □□ |
12 |
120 |
6.0 |
0.8 |
9.8 |
7200 |
6.25 |
SH-2265R |
|
42HS150-60U19-37 □□ |
18 |
150 |
6.0 |
1.1 |
22.5 |
10900 |
8.30 |
SH-2265R |

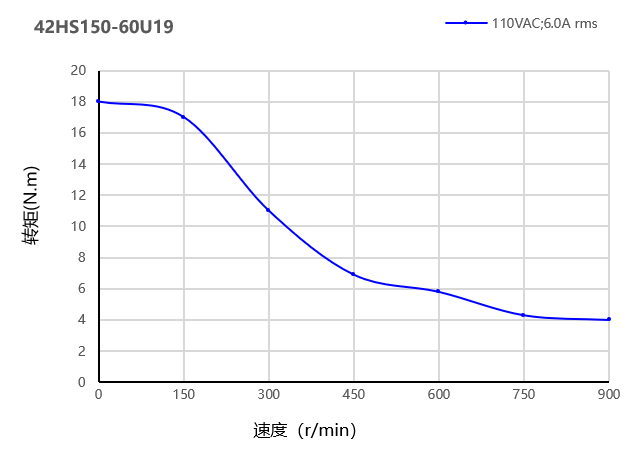

動態力矩曲線
注意事項
●同一麻豆视频APP免费版同一麻豆传媒在线网站观看播放，在供電電壓不同的情況下，輸出力矩也會不同，建議客戶充分考慮此因素，選型時預留足夠的力矩餘量。
●麻豆传媒在线网站观看播放電壓越高，高速輸出力矩越大，但不能超出麻豆传媒在线网站观看播放的電壓使用範圍，建議電壓小於或等於220VAC。
外形尺寸圖（單位：mm）
★本係列麻豆视频APP免费版可以根據客戶要求定製：機身長度（L1）、出軸長度（L2）、雙出軸（L3）、出線方式；
★加配：行星減速機、斷電刹車、IP65等級防水工藝。
|
型號 |
PDF文件 |
3D圖 |
|
42HS120-60U19-37 |
點擊下載 |
點擊下載 |
|
42HS150-60U19-37 |
點擊下載 |
點擊下載 |
