產品特點
2、輸出電流：1.0~4.5A
3、控製功能：脈衝+方向
4、細分：200~25600
5、控製信號接口電平：-5~24VDC
6、機械尺寸：76*112*34mm
7、可根據客戶要求定製功能
選型指南
|
型號 Mode |

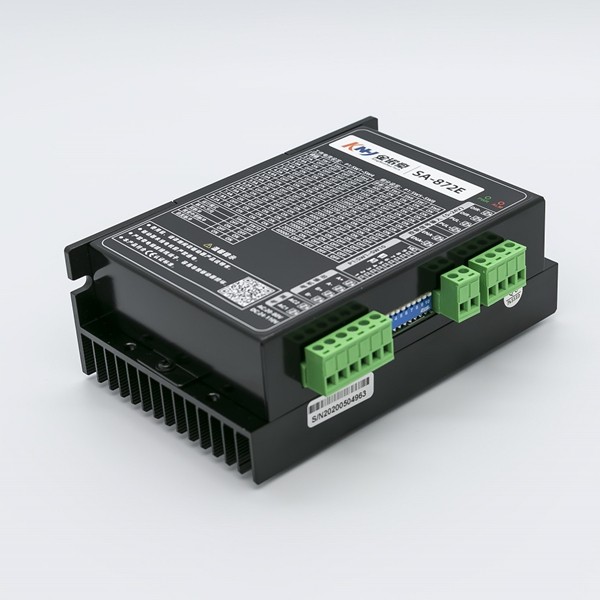

兩相步進麻豆传媒在线网站观看播放SA-872E |
|
輸入電壓 Power Supply |
20~80VAC/24-110VDC |
|
輸出電流 Output current |
2.2~8.2A |
|
控製功能 Control Modes |
脈衝+方向 |
|
細分 Subdivisions |
400~51200 |
|
控製信號接口電平 Control Signal Voltage |
5-24VDC |
|
機械尺寸 Domensions |
97.5*1500*52.6 |
可定製型號
|
型號Model |
功能說明 Function description |
|
SA-872E |
脈衝+方向（SW9狀態ON為雙脈衝） |
|
SA-872EC |
IO控製（SW9狀態ON為雙脈衝） |
|
SA-865EV |
脈衝+方向（SW9狀態ON為雙脈衝） 電位器調速 |
|
SA-872EA |
脈衝+方向（SW9狀態ON為雙脈衝） 報警輸出 |
★C：IO控製；★V：電位器調速；★A：報警輸出
運行模式設定
|
不含IO控製功能的型號 |
|||
|
功能 |
開關 |
狀態 |
結果 |
|
單雙脈衝設置 |
SW9 |
OFF |
單脈衝 |
|
ON |
雙脈衝 |
||
|
空閑電流設置 |
SW10 |
OFF |
半流 |
|
ON |
全流 |
||
★麻豆传媒在线网站观看播放運行電流，在馬達停轉時刻自動減少，SW10設定空閑電流為運行電流的50%或100%，
當需要一個高力矩時，設為全流。為減少麻豆视频APP免费版和麻豆传媒在线网站观看播放的熱量，推薦將空閑電流在允許的情況下盡可能降低。
|
含IO控製功能的型號 |
||
|
運行模式 |
SW9 |
SW10 |
|
單脈衝（默認） |
OFF |
OFF |
|
雙脈衝 |
ON |
OFF |
|
受控運行 |
OFF |
ON |
|
持續運行 |
ON |
ON |
★IO控製模式時內置振蕩器，撥碼或開關量信號控製麻豆视频APP免费版啟停，可外接電位器或電壓調速。麻豆视频APP免费版默認自動半流。
報警代碼
綠色LED為電源指示燈，麻豆传媒在线网站观看播放接通電源時，綠燈閃爍；切斷麻豆传媒在线网站观看播放電源時，綠燈熄滅。
紅色LED為故障指示燈，出現故障時，紅燈周期性循環閃爍；故障清除後，紅燈熄滅。麻豆传媒在线网站观看播放正常工作。
紅燈閃爍次數代表不同的故障，具體關係如下：
|
LED燈狀態 |
麻豆传媒在线网站观看播放狀態 |
|
綠燈常亮 |
麻豆视频APP免费版運行中 |
|
綠燈閃爍 |
麻豆视频APP免费版空閑 |
|
1紅+1綠 |
相位過流 |
|
2紅+1綠 |
麻豆视频APP免费版繞組開路 |
|
3紅+1綠 |
麻豆传媒在线网站观看播放過壓 |
|
4紅+1綠 |
麻豆传媒在线网站观看播放欠壓 |
|
5紅+1綠 |
其他 |
工作電流設定(SW1~SW3）
|
峰值 |
SW1 |
SW2 |
SW3 |
SW4 |
|
2.2A |
OFF |
OFF |
OFF |
OFF |
|
2.6A |
ON |
OFF |
OFF |
OFF |
|
3.0A |
OFF |
ON |
OFF |
OFF |
|
3.4A |
ON |
ON |
OFF |
OFF |
|
3.8A |
OFF |
OFF |
ON |
OFF |
|
4.2A |
ON |
OFF |
ON |
OFF |
|
4.6A |
OFF |
ON |
ON |
OFF |
|
5.0A |
ON |
ON |
ON |
OFF |
|
5.4A |
OFF |
OFF |
OFF |
ON |
|
5.8A |
ON |
OFF |
OFF |
ON |
|
6.2A |
OFF |
ON |
OFF |
ON |
|
6.6A |
ON |
ON |
OFF |
ON |
|
7.0A |
OFF |
OFF |
ON |
ON |
|
7.4A |
ON |
OFF |
ON |
ON |
|
7.8A |
OFF |
ON |
ON |
ON |
|
8.2A |
ON |
ON |
ON |
ON |
麻豆传媒在线网站观看播放的峰值電流設置必須小於匹配麻豆视频APP免费版的額定電流，否則可能會導致麻豆视频APP免费版溫升過高，影響麻豆视频APP免费版使用壽命。
細分設定（SW5~SW8）
|
細分 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
ON |
ON |
ON |
ON |
|
800 |
OFF |
ON |
ON |
ON |
|
1600 |
ON |
OFF |
ON |
ON |
|
3200 |
OFF |
OFF |
ON |
ON |
|
6400 |
ON |
ON |
OFF |
ON |
|
12800 |
OFF |
ON |
OFF |
ON |
|
25600 |
ON |
OFF |
OFF |
ON |
|
51200 |
OFF |
OFF |
OFF |
ON |
|
1000 |
ON |
ON |
ON |
OFF |
|
2000 |
OFF |
ON |
ON |
OFF |
|
4000 |
ON |
OFF |
ON |
OFF |
|
5000 |
OFF |
OFF |
ON |
OFF |
|
8000 |
ON |
ON |
OFF |
OFF |
|
10000 |
OFF |
ON |
OFF |
OFF |
|
20000 |
ON |
OFF |
OFF |
OFF |
|
40000 |
OFF |
OFF |
OFF |
OFF |
外形尺寸圖（單位：mm）
IO控製模式時速度設定表
|
速度 |
SW5 |
SW6 |
SW7 |
SW8 |
|
5 |
ON |
ON |
ON |
ON |
|
10 |
OFF |
ON |
ON |
ON |
|
15 |
ON |
OFF |
ON |
ON |
|
30 |
OFF |
OFF |
ON |
ON |
|
60 |
ON |
ON |
OFF |
ON |
|
90 |
OFF |
ON |
OFF |
ON |
|
120 |
ON |
OFF |
OFF |
ON |
|
150 |
OFF |
OFF |
OFF |
ON |
|
180 |
ON |
ON |
ON |
OFF |
|
210 |
OFF |
ON |
ON |
OFF |
|
240 |
ON |
OFF |
ON |
OFF |
|
300 |
OFF |
OFF |
ON |
OFF |
|
400 |
ON |
ON |
OFF |
OFF |
|
500 |
OFF |
ON |
OFF |
OFF |
|
650 |
ON |
OFF |
OFF |
OFF |
|
800 |
OFF |
OFF |
OFF |
OFF |
