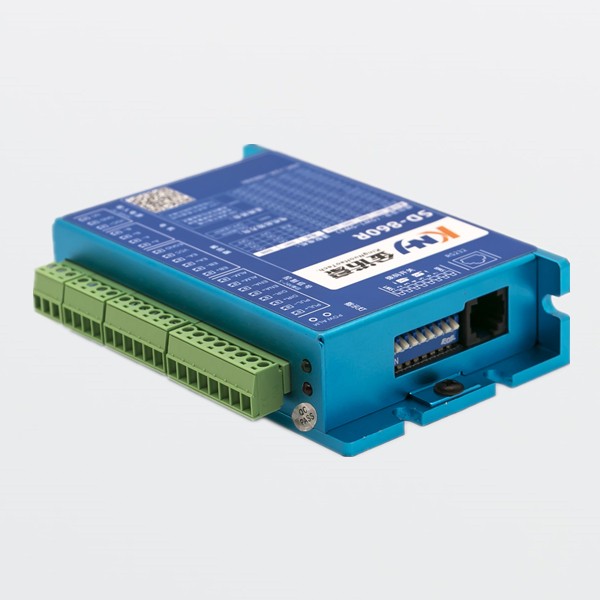

2、匹配麻豆视频APP免费版：42/57/60/86閉環步進麻豆视频APP免费版
3、控製功能：脈衝+方向
4、細分：800~51200
5、控製信號接口電平：4.5~28VDC
6、機械尺寸：69.2*116*26.5mm
7、可根據客戶要求定製功能
18825289603
選型指南
|
型號 Mode |
兩相閉環步進麻豆传媒在线网站观看播放SD-880R |
|
輸入電壓 Power Supply |
24~80VDC |
|
控製功能 Control Modes |
脈衝+方向 |
|
細分 Subdivisions |
800~51200 |
|
控製信號接口電平 Control Signal Voltage |
4.5-28VDC |
|
機械尺寸 Domensions |
69.2*116*26.5mm |
細分表
|
Microstep |
SW1 |
SW2 |
SW3 |
SW4 |
|
400 |
ON |
ON |
ON |
ON |
|
800 |
OFF |
ON |
ON |
ON |
|
1600 |
ON |
OFF |
ON |
ON |
|
3200 |
OFF |
OFF |
ON |
ON |
|
6400 |
ON |
ON |
OFF |
ON |
|
12800 |
OFF |
ON |
OFF |
ON |
|
25600 |
ON |
OFF |
OFF |
ON |
|
51200 |
OFF |
OFF |
OFF |
ON |
|
1000 |
ON |
ON |
ON |
OFF |
|
2000 |
OFF |
ON |
ON |
OFF |
|
4000 |
ON |
OFF |
ON |
OFF |
|
5000 |
OFF |
OFF |
ON |
OFF |
|
8000 |
ON |
ON |
OFF |
OFF |
|
10000 |
OFF |
ON |
OFF |
OFF |
|
20000 |
ON |
OFF |
OFF |
OFF |
|
40000 |
OFF |
OFF |
OFF |
OFF |
SW5 MotorDIR OFF=CCW ON=CW
SW6 Run Selection
S-860R麻豆传媒在线网站观看播放默認匹配麻豆视频APP免费版表
|
麻豆视频APP免费版法蘭 |
SW7 |
SW8 |
|
42 |
ON |
ON |
|
57 |
OFF |
ON |
|
86 |
ON |
OFF |
|
其他 |
OFF |
OFF |
指示燈引腳功能說明(手機瀏覽時，可左右滑動表格）
|
標記符號 |
功能 |
注釋 |
|
PWR ALM |
故障及電壓指示燈 |
詳見報警代碼表 |
|
PUL+ |
脈衝正輸入 |
輸入電壓範圍4.5˜28V |
|
PUL- |
脈衝負輸入 |
輸入電壓範圍4.5˜28V |
|
DIR+ |
方向正輸入 |
輸入電壓範圍4.5˜28V |
|
DIR- |
方向負輸入 |
輸入電壓範圍4.5˜28V |
|
EN+ |
使能正輸入 |
該信號有效時，麻豆视频APP免费版處於自由狀態,輸入電壓範圍4.5˜28V |
|
EN- |
使能負輸入 |
該信號有效時，麻豆视频APP免费版處於自由狀態,輸入電壓範圍4.5˜28V |
|
V+ |
電源正極 |
DC:24˜80V(注意不要接反) |
|
V- |
電源負極 |
|
|
ALM+ |
報警信號正輸出 |
麻豆传媒在线网站观看播放故障保護後輸 出信號給上位機,最大上拉電平24V,最大輸出電流100mA
|
|
ALM- |
報警信號負輸出 |
報警代碼
綠色LED為電源指示燈，麻豆传媒在线网站观看播放接通電源時，綠燈閃爍；切斷麻豆传媒在线网站观看播放電源時，綠燈熄滅。
紅色LED為故障指示燈，出現故障時，紅燈周期性循環閃爍；故障清除後，紅燈熄滅。麻豆传媒在线网站观看播放正常工作。紅燈閃爍次數代表不同的故障，具體關係如下：
|
LED燈狀態 |
故障名稱 |
故障內容 |
|
1紅+1綠 |
過電流 |
檢查是否短路，錯相 |
|
2紅+1綠 |
過壓 |
降低電源電壓 |
|
3紅+1綠 |
欠壓 |
提高電源功率 |
|
7紅+1綠 |
跟蹤誤差超差 |
檢查麻豆视频APP免费版接線 |
當出現故障時，請根據故障代碼做相應的處理， ENA 信號有效，麻豆传媒在线网站观看播放
將清除所有故障；麻豆传媒在线网站观看播放重新上電也能清除故障報警。

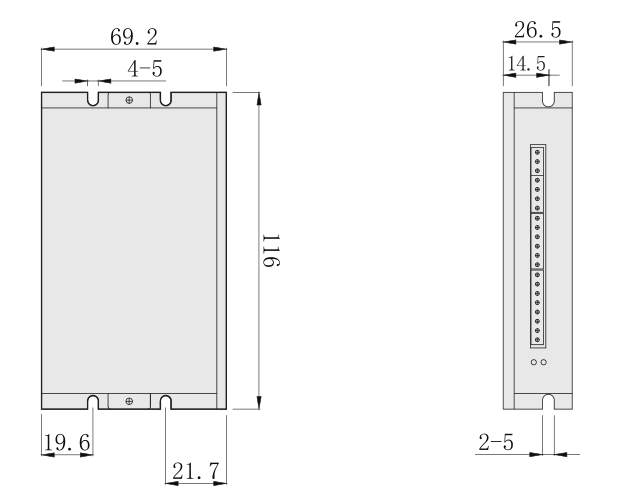

外形尺寸圖（單位：mm）
