ESD830低壓伺服麻豆传媒在线网站观看播放

  • 品牌：麻豆色情少妇传媒
  • 配套產品: 低壓伺服麻豆视频APP免费版
  • 輸入電壓：24-60VDC
  • 輸出電流: 峰值20A

1、輸入電壓：24-60VDC

2、輸出電流: 峰值30A

3、速度控製精度： ±1PRM

4、接收脈衝上限：1MHZ

5、跟蹤誤差：±1pulse

6、最低轉速： 1RPM

7、最高空載加速度：200PRM/ms

18825289603

在線谘詢
  • 技術參數
  • 外形尺寸
  • 資料下載

技術參數：

型號

低壓直流伺服麻豆传媒在线网站观看播放EDS830

輸入電壓

24-60VDC

適配麻豆视频APP免费版

    低壓直流伺服麻豆视频APP免费版

加裝編碼器的直流無刷麻豆视频APP免费版

（750W及以下）

控製方式

 脈衝（單端/差分）、模擬量、CAN總線、RS232、IO

麻豆色情少妇传媒科技推出的ESD830低壓直流伺服是采用高性能處理器研發，為用戶提供一種高性價比運動控製解決方案，

在確保穩定可靠的前提下，追求最貼近應用的功能和性能。相較於步進產品，噪聲低、發熱小、轉速高、恒力矩輸出、

不丟步；相較於閉環步進產品，完全摒棄了步進產品的先天劣勢，功能、性能和可靠性均更優；相較於國外知名伺服，

性能接近、價格低廉、易於使用。

接口定義

1、電源/麻豆视频APP免费版接口

標示

名稱

備注

GND

輸入電源-

直流24-60V(詳見具體型號的電壓要求)

VDC

輸入電源+

U

麻豆视频APP免费版動力線U相（黑）

標示和麻豆视频APP免费版一一相連

V

麻豆视频APP免费版動力線V相（紅）

W

麻豆视频APP免费版動力線W相（藍）

PE

麻豆视频APP免费版接地線

R(PB/RB)

製動電阻

外接製動電阻，能耗泄放

2、ESD830編碼器接口

序號

標示

名稱

序號

標示

名稱

1

GND

輸出電源地

7

B+

編碼器B相正輸入

2

VCC

輸出電源+5V

8

A+

編碼器A相正輸入

3

W+

編碼器W相正輸入

13

Z-

編碼器Z相負輸入

4

V+

編碼器V相正輸入

14

B-

編碼器B相負輸入

5

U+

編碼器U相正輸入

15

A-

編碼器A相負輸入

6

Z+

編碼器Z相正輸入

ESD830控製型號I/O接口(手機瀏覽時，可左右滑動表格）

序號

配線功能

備注

序號

配線功能

備注

1

EX-24V

外接PLC時，為輸入輸出公共端提供電源

9

EX-GND/0V

外部電源0V/GND

2

伺服使能輸入

用於伺服麻豆视频APP免费版的使能或禁止。0V 時麻豆传媒在线网站观看播放將切斷麻豆视频APP免费版電源， 使麻豆视频APP免费版處於自由狀態不響應脈衝

10

尋找Z原點輸入

尋找Z命令輸入

3

脈衝指令PULSE+

脈衝上升沿有效，高平時4-5V，低平時0-0.5V,脈衝寬度應大於1.6us

11

定位完成輸出

麻豆视频APP免费版到位輸出

4

脈衝指令PULSE-

12

編碼器A+輸出

編碼器反饋輸出

5

方向指令DIR+

DIR+與DIR-之間輸入高電平時反轉，反之正傳。方向信號應先於脈衝信號至少5us建立，高平時4-5V低平時0-0.5V

13

編碼器A-輸出

編碼器反饋輸出

6

方向指令DIR-

14

編碼器B+輸出

編碼器反饋輸出

7

編碼器Z開集輸出

Z信號輸出

15

編碼器B-輸出

編碼器反饋輸出

8

伺服報警輸出

報警輸出

16


通訊接口

RS232接口：

ESD830低壓伺服麻豆传媒在线网站观看播放接口

RJ11序號

DB9序號

備注

3-RXD

DB-2

外接電腦串口

4-TXD

DB-3

外接電腦串口

6-GND

DB-5

信號地

5-5V

DB-9

麻豆传媒在线网站观看播放外供+5V輸出，最大100mA

CAN總線接口：

序號

名稱

備注

1

CAN_H

CAN總線H

 2

CAN_L

CAN總線L

3

RS485B

485總線B

4

RS485A

485總線A

注意：CAN通訊終端電阻撥碼選擇開關在麻豆传媒在线网站观看播放側邊，ON是電阻啟用。

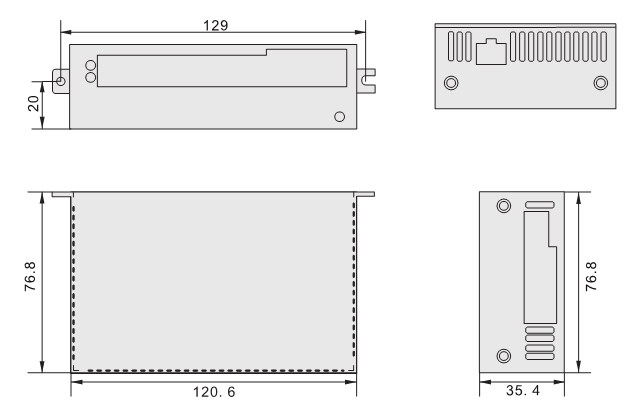

外形尺寸圖（單位：mm）

ESD830低壓伺服麻豆传媒在线网站观看播放外形尺寸圖
