2、輸出電流：1.2~7.2A
3、控製功能：脈衝+方向
4、細分：400~60000
5、控製信號接口電平：-5V和24VDC獨立
6、機械尺寸：146*204*78mm
7、可根據客戶要求定製功能
18825289603
選型指南
|
型號 Mode |
三相步進麻豆传媒在线网站观看播放SCH-2272R |
|
輸入電壓 Power Supply |
110~245VAC |
|
輸出電流 Output current |
1.2~7.2A |
|
控製功能 Control Modes |
脈衝+方向 |
|
細分 Subdivisions |
400~60000 |
|
控製信號接口電平 Control Signal Voltage |
5V和24VDC獨立 |
|
機械尺寸 Domensions |
146*204*78mm |
工作電流設定(SW1~SW3）
|
峰值 |
SW1 |
SW2 |
SW3 |
SW4 |
|
1.2A |
OFF |
OFF |
OFF |
OFF |
|
1.5A |
OFF |
OFF |
OFF |
ON |
|
2.0A |
OFF |
OFF |
ON |
OFF |
|
2.3A |
OFF |
OFF |
ON |
ON |
|
2.5A |
OFF |
ON |
OFF |
OFF |
|
3.0A |
OFF |
ON |
OFF |
ON |
|
3.2A |
OFF |
ON |
ON |
OFF |
|
3.6A |
OFF |
ON |
ON |
ON |
|
4.0A |
ON |
OFF |
OFF |
OFF |
|
4.5A |
ON |
OFF |
OFF |
ON |
|
5.0A |
ON |
OFF |
ON |
OFF |
|
5.3A |
ON |
OFF |
ON |
ON |
|
5.8A |
ON |
ON |
OFF |
OFF |
|
6.2A |
ON |
ON |
OFF |
ON |
|
6.5A |
ON |
ON |
ON |
OFF |
|
7.2A |
ON |
ON |
ON |
ON |
SW9 SW10 開關設置
|
功能 |
開關 |
狀態 |
結果 |
|
單雙脈衝設置 |
SW9 |
OFF |
單脈衝 |
|
ON |
雙脈衝 |
||
|
自檢設置 |
SW10 |
OFF |
自檢關閉 |
|
ON |
自檢開啟（速度30RPM） |
PWR:電源指示燈，表示麻豆传媒在线网站观看播放工作電源正常。若麻豆传媒在线网站观看播放電源異常，該燈不亮或者閃爍。
ALM:故障指示燈，麻豆传媒在线网站观看播放上電時，自檢程序會將ALM燈點亮0.5秒。正常工作該燈不亮。
|
燈名 |
閃爍方式 |
故障說明 |
解決方法 |
|
PWR燈 |
長亮 |
麻豆传媒在线网站观看播放正常工作 |
|
|
ALM 燈 |
長亮 |
過流過壓欠壓報警 |
是否短路/錯相等 |
細分設定（SW5~SW8）
|
細分 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
ON |
ON |
ON |
ON |
|
500 |
OFF |
ON |
ON |
ON |
|
600 |
ON |
OFF |
ON |
ON |
|
800 |
OFF |
OFF |
ON |
ON |
|
1000 |
ON |
ON |
OFF |
ON |
|
1200 |
OFF |
ON |
OFF |
ON |
|
2000 |
ON |
OFF |
OFF |
ON |
|
3000 |
OFF |
OFF |
OFF |
ON |
|
4000 |
ON |
ON |
ON |
OFF |
|
5000 |
OFF |
ON |
ON |
OFF |
|
6000 |
ON |
OFF |
ON |
OFF |
|
10000 |
OFF |
OFF |
ON |
OFF |
|
12000 |
ON |
ON |
OFF |
OFF |
|
20000 |
OFF |
ON |
OFF |
OFF |
|
30000 |
ON |
OFF |
OFF |
OFF |
|
60000 |
OFF |
OFF |
OFF |
OFF |
注意事項：
1 不可帶電插拔麻豆传媒在线网站观看播放及麻豆视频APP免费版端子。
2 為防止麻豆传媒在线网站观看播放受幹擾，建議信號線采用屏蔽電纜線，屏蔽層與地線短接。
指示燈引腳功能說明
|
標記符號 |
功能 |
注釋 |
|
PWR ALM |
故障及電壓指示燈 |
詳見報警代碼表 |
|
5PUL+ |
5V脈衝正輸入 |
DC5V |
|
PUL- |
脈衝負輸入 |
DC5~24V兼容 |
|
5DIR+ |
5V方向正輸入 |
DC5V |
|
DIR- |
方向負輸入 |
DC5~24V兼容 |
|
5EAN+ |
5V使能正輸入 |
DC5V |
|
EAN- |
使能負輸入 |
不用時懸空 |
|
RDY+ |
準備好信號正輸出 |
DC5~24V兼容 |
|
RDY- |
準備好信號負輸出 |
不用時懸空 |
|
24PUL+ |
24V脈衝信號正輸入 |
DC24V |
|
24DIR+ |
24V方向信號正輸入 |
DC24V |
|
24ENA+ |
24V使能信號正輸入 |
DC24V |
|
N |
懸空 |
懸空 |
|
˜AC |
電源正極 |
110˜245VAC |
|
~AC |
電源負極 |
110˜245VAC |

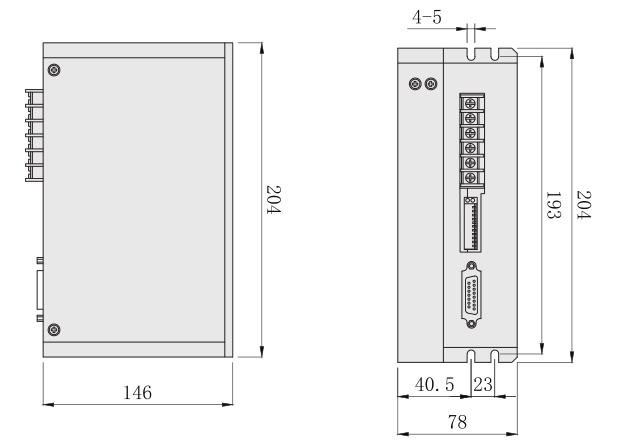

外形尺寸圖（單位：mm）
